Исследование космоса: как устроены «кубсаты»
Одной из определяющих характеристик современной эпохи освоения космоса является ее открытая природа. В прошлом космос был фронтиром, доступным лишь двум национальным космическим агентствам — программам США и СССР. Но благодаря развитию новых технологий и сокращению расходов на те или иные аспекты, коммерческий сегмент уже активно предлагает собственные услуги по запуску чего-либо в космос.
Кроме того, научные учреждения и малые страны строят собственные спутники для проведения атмосферных исследований, наблюдений Земли и испытания новых космических технологий. Так вот, именно CubeSat («кубсат»), миниатюрный спутник, позволяет им проводить вполне недорогие космические исследования.
Структура и дизайн «кубсата»

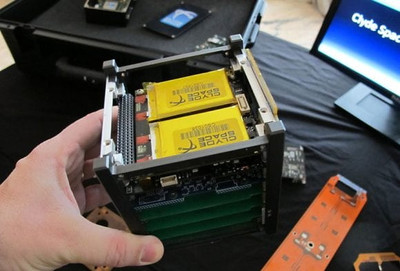

«Кубсаты», известные также как наноспутники, строятся в стандартном размере 10 х 10 х 11 сантиметров (1U) и выполнены в форме кубика, как легко догадаться по названию. Они масштабируются и бывают разных версий — 1U, 2U, 3U или 6U. Весит такой спутник 1,33 кг на U. Кубсаты выше 3U по размерам — это большие прототипы, составленные из трех кубиков, которые находятся в цилиндре. В последние годы предлагались и более крупные платформы CubeSat, включающие модель в 12U (20 x 20 x 30 сантиметров). Она позволила бы расширить возможности кубсатов, выйдя за пределы академических исследований, и проводить испытания новых технологий, включая более сложную науку и оборонку.
Основная причина необычной миниатюризации спутников заключается в снижении стоимости развертывания и поскольку их можно развернуть на остатках мощности ракеты. Это позволяет снизить различные риски, а также существенно ускорить процесс запуска. Также их можно делать на основе готовых коммерческих электронных компонентов, что относительно легко. Обычно миссии с участием кубсатов запускаются на самую низкую околоземную орбиту, а через несколько дней или недель они уже повторно входят в атмосферу, что позволяет проигнорировать излучение и использовать обычную технику, как из магазина электроники.
Кубсаты делают из четырех определенных типов алюминиевого сплава, чтобы гарантировать, что у них с ракетой-носителем будет один и тот же коэффициент теплового расширения. Спутники также покрываются защитным слоем оксида на всех поверхностях, что предотвращает холодную сварку с местом под большим давлением.
Миниатюрные компоненты, обеспечивающие управление ориентацией, состоят из маховиков, движителей, звездных трекеров, датчиков Земли и Солнца, датчиков угловых скоростей, GPS-приемников и антенн. Многие из этих систем часто используются в сочетании, чтобы компенсировать недостатки и обеспечить уровень избыточности.
Датчики Солнца и звезд используются для направления спутника, а датчик Земли и ее горизонта необходим для проведения земных и атмосферных исследований. Солнечные датчики также нужны, чтобы кубсат получал максимум солнечной энергии.
В то же время движение происходит в разных формах, все из которых включают миниатюрные двигатели, обеспечивающие различный импульс. Спутники также подвержены радиационному нагреву Солнца, Земли и отраженного солнечного света, не говоря уж о тепле, вырабатываемом их компонентами. Поэтому кубсат имеет изоляционные слои и теплозащиту, которая гарантирует, что компоненты не будут нагреваться выше положенного и что избыточное тепло будет рассеиваться. Зачастую для наблюдения за температурой включат датчики температуры.
Для связи кубсат полагается на антенну, которая работает в VHF, UHF, L-, S-, C- или X-диапазонах. Они ограничены двумя ваттами энергии из-за небольших размеров и ограниченных возможностей спутников. Эти антенны могут быть спиральными, дипольными или монопольными, хотя бывают и более сложные модели.
Поэтому они используются в системах управления высотой, а не в качестве основных двигателей. Системы химической тяги опираются на химические реакции для получения газа под высоким давлением и при высокой температуре, которые затем направляется в сопло для создания тяги. Они могут быть жидкими, твердыми или гибридными и, как правило, сводятся к комбинации химических веществ и катализаторов или окислителей. Эти двигатели просты (а значит и миниатюрны), имеют низкие требования к мощности и очень надежны.
Электрическая тяга полагается на электрическую энергию для ускорения заряженных частиц до высоких скоростей. Двигатели Холла, ионные двигатели, импульсные плазменные двигатели — это все сюда. Этот вид тяги сочетает высокий удельный импульс с высокой эффективностью, а его компоненты можно легко уменьшить. Недостатком является то, что они требуют дополнительной мощности, а значит, нужны будут и более крупные солнечные батареи, и более сложные системы питания. Для движения также используются солнечные паруса, которые полезны, поскольку не нуждаются в топливе. Солнечные паруса также можно масштабировать в зависимости от размеров кубсата, а малая масса спутников приводит к значительному ускорению при помощи паруса.
Тем не менее, солнечные паруса должны быть достаточно велики по сравнению со спутником, что добавляет механической сложности и возможностей для потенциального отказа. В настоящее время не так много кубсатов оснащали солнечным парусом, но поскольку это единственный метод на текущий момент, который не требует ракетного топлива и не включает опасные материалы, интерес к нему не исчезает. Поскольку двигатели миниатюрны, с этим сопряжено несколько технических проблем. Например, операции с вектором тяги невозможны при небольших двигателях. Управление вектором тяги осуществляется за счет использования асимметричной тяги из множества сопел или за счет изменения центра массы относительно геометрии кубсата.
Первоначально, несмотря на их малые размеры, научные учреждения были существенно ограничены, вынужденные ждать возможности запуска годами. В некоторой степени это было исправлено появлением Poly-PicoSatellite Orbital Deployer (P-POD), созданного Политехническим калифорнийским университетом. P-POD монтируются к пусковой ракете и выводят кубсаты на орбиту, выпуская их после получения правильного сигнала от носителя. Если коротко, P-POD позволили запускать множество кубсатов в строго указанное время. Производством кубсатов занимается множество компаний, включая Boeing. Но большая часть интереса проистекает со стороны научного сообщества, с гремучей смесью успешно запущенных на орбиту кубсатов и проваленных миссий.
С момента создания кубсаты использовались множество раз. Например, для развертывания системы автоматической идентификации для мониторинга морских судов; удаленных датчиков Земли; для проверки долгосрочной жизнеспособности космических тросов, а также для проведения биологических и радиологических экспериментов. Внутри академического и научного сообщества эти результаты являются общими и достигаются за счет широкого вовлечения институтов и сотрудничества разработчиков.
Кроме того, научные учреждения и малые страны строят собственные спутники для проведения атмосферных исследований, наблюдений Земли и испытания новых космических технологий. Так вот, именно CubeSat («кубсат»), миниатюрный спутник, позволяет им проводить вполне недорогие космические исследования.
Структура и дизайн «кубсата»
«Кубсаты», известные также как наноспутники, строятся в стандартном размере 10 х 10 х 11 сантиметров (1U) и выполнены в форме кубика, как легко догадаться по названию. Они масштабируются и бывают разных версий — 1U, 2U, 3U или 6U. Весит такой спутник 1,33 кг на U. Кубсаты выше 3U по размерам — это большие прототипы, составленные из трех кубиков, которые находятся в цилиндре. В последние годы предлагались и более крупные платформы CubeSat, включающие модель в 12U (20 x 20 x 30 сантиметров). Она позволила бы расширить возможности кубсатов, выйдя за пределы академических исследований, и проводить испытания новых технологий, включая более сложную науку и оборонку.
Основная причина необычной миниатюризации спутников заключается в снижении стоимости развертывания и поскольку их можно развернуть на остатках мощности ракеты. Это позволяет снизить различные риски, а также существенно ускорить процесс запуска. Также их можно делать на основе готовых коммерческих электронных компонентов, что относительно легко. Обычно миссии с участием кубсатов запускаются на самую низкую околоземную орбиту, а через несколько дней или недель они уже повторно входят в атмосферу, что позволяет проигнорировать излучение и использовать обычную технику, как из магазина электроники.
Кубсаты делают из четырех определенных типов алюминиевого сплава, чтобы гарантировать, что у них с ракетой-носителем будет один и тот же коэффициент теплового расширения. Спутники также покрываются защитным слоем оксида на всех поверхностях, что предотвращает холодную сварку с местом под большим давлением.
Компоненты «кубсатов»
Кубсаты зачастую оснащены множеством бортовых компьютеров для проведения исследований, а также для управления ориентацией, подруливающими устройствами и коммуникациями. Как правило, обилие бортовых компьютеров позволяет перераспределить нагрузку в случае избытка данных. Основной компьютер отвечает за делегирование задач другим компьютерам — например, управление ориентацией, расчет орбитальных маневров и планирование задач. Также основной компьютер можно использовать для выполнения задач, связанных с грузом, вроде обработки изображений, анализа данных и сжатия данных.Миниатюрные компоненты, обеспечивающие управление ориентацией, состоят из маховиков, движителей, звездных трекеров, датчиков Земли и Солнца, датчиков угловых скоростей, GPS-приемников и антенн. Многие из этих систем часто используются в сочетании, чтобы компенсировать недостатки и обеспечить уровень избыточности.
Датчики Солнца и звезд используются для направления спутника, а датчик Земли и ее горизонта необходим для проведения земных и атмосферных исследований. Солнечные датчики также нужны, чтобы кубсат получал максимум солнечной энергии.
В то же время движение происходит в разных формах, все из которых включают миниатюрные двигатели, обеспечивающие различный импульс. Спутники также подвержены радиационному нагреву Солнца, Земли и отраженного солнечного света, не говоря уж о тепле, вырабатываемом их компонентами. Поэтому кубсат имеет изоляционные слои и теплозащиту, которая гарантирует, что компоненты не будут нагреваться выше положенного и что избыточное тепло будет рассеиваться. Зачастую для наблюдения за температурой включат датчики температуры.
Для связи кубсат полагается на антенну, которая работает в VHF, UHF, L-, S-, C- или X-диапазонах. Они ограничены двумя ваттами энергии из-за небольших размеров и ограниченных возможностей спутников. Эти антенны могут быть спиральными, дипольными или монопольными, хотя бывают и более сложные модели.
Движение кубсата
Кубсаты полагаются на множество различных методов движения, что в свою очередь привело к прогрессу в разных сферах технологий. Самые распространенные методы включают холодный газ, химическое, электрическое движение и солнечные паруса. Тяга на холодном газе подразумевает хранение инертного газа (например, азота) в баке и выпуск через сопло для движения. Это самая простая, полезная и безопасная система, которую может использовать кубсат, поскольку большинство газов холодные и не являются ни летучими, ни едкими. Тем не менее, они также предполагают ограниченную эффективность и не позволяют особо разогнаться или поманеврировать.Поэтому они используются в системах управления высотой, а не в качестве основных двигателей. Системы химической тяги опираются на химические реакции для получения газа под высоким давлением и при высокой температуре, которые затем направляется в сопло для создания тяги. Они могут быть жидкими, твердыми или гибридными и, как правило, сводятся к комбинации химических веществ и катализаторов или окислителей. Эти двигатели просты (а значит и миниатюрны), имеют низкие требования к мощности и очень надежны.
Электрическая тяга полагается на электрическую энергию для ускорения заряженных частиц до высоких скоростей. Двигатели Холла, ионные двигатели, импульсные плазменные двигатели — это все сюда. Этот вид тяги сочетает высокий удельный импульс с высокой эффективностью, а его компоненты можно легко уменьшить. Недостатком является то, что они требуют дополнительной мощности, а значит, нужны будут и более крупные солнечные батареи, и более сложные системы питания. Для движения также используются солнечные паруса, которые полезны, поскольку не нуждаются в топливе. Солнечные паруса также можно масштабировать в зависимости от размеров кубсата, а малая масса спутников приводит к значительному ускорению при помощи паруса.
Тем не менее, солнечные паруса должны быть достаточно велики по сравнению со спутником, что добавляет механической сложности и возможностей для потенциального отказа. В настоящее время не так много кубсатов оснащали солнечным парусом, но поскольку это единственный метод на текущий момент, который не требует ракетного топлива и не включает опасные материалы, интерес к нему не исчезает. Поскольку двигатели миниатюрны, с этим сопряжено несколько технических проблем. Например, операции с вектором тяги невозможны при небольших двигателях. Управление вектором тяги осуществляется за счет использования асимметричной тяги из множества сопел или за счет изменения центра массы относительно геометрии кубсата.
История «кубсата»
Начиная с 1999 года Политехнический университет штата Калифорния и Стэнфордский университет разрабатывали спецификации CubeSat, чтобы помочь университетам всего мира «выйти в космос». Термин CubeSat был придуман для обозначения наноспутников, которые соответствуют стандартам, указанным в проектных спецификациях. Основы этих спецификаций были заложены профессором авиационно-космической техники Джорди Пьюиг-Суари и Бобом Твиггсом из Стэнфордского университета. С тех пор на основе этой работы выросло международное партнерством более 40 институтов, которые разрабатывают ценный груз для наноспутников при проведении собственных исследований.Первоначально, несмотря на их малые размеры, научные учреждения были существенно ограничены, вынужденные ждать возможности запуска годами. В некоторой степени это было исправлено появлением Poly-PicoSatellite Orbital Deployer (P-POD), созданного Политехническим калифорнийским университетом. P-POD монтируются к пусковой ракете и выводят кубсаты на орбиту, выпуская их после получения правильного сигнала от носителя. Если коротко, P-POD позволили запускать множество кубсатов в строго указанное время. Производством кубсатов занимается множество компаний, включая Boeing. Но большая часть интереса проистекает со стороны научного сообщества, с гремучей смесью успешно запущенных на орбиту кубсатов и проваленных миссий.
С момента создания кубсаты использовались множество раз. Например, для развертывания системы автоматической идентификации для мониторинга морских судов; удаленных датчиков Земли; для проверки долгосрочной жизнеспособности космических тросов, а также для проведения биологических и радиологических экспериментов. Внутри академического и научного сообщества эти результаты являются общими и достигаются за счет широкого вовлечения институтов и сотрудничества разработчиков.
