Саяно-Шушенская ГЭС - самая большая в России

После страшной аварии 2009 года на на знаменитой Саяно-Шушенской ГЭС прошло шесть лет, год назад тут закончили восстановительные работы, сейчас идет ремонт и отделка помещений. Предлагаю пройтись по самой большой ГЭС в России с экскурсией, оценить объем проделанных работ и в очередной раз поразиться масштабам самого большого в России гидроэнергетического комплекса.

От аэропорта Абакан до поселка Черемушки, рядом с которым в 1963 году начали возводить Саяно-Шушенскую ГЭС (СШГЭС), полтора часа езды. После Саяногорска машин становится заметно меньше, дорога впереди заканчивается возле ГЭС, а дальше можно попасть только на гребень плотины по спецпропускам.

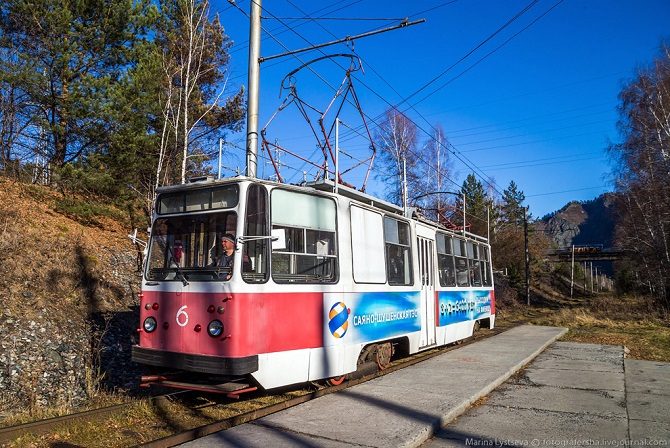

Из Черемушек, где живет большинство работников станции, до СШГЭС ходит бесплатный трамвай, отправляющийся каждый час.

Время в пути по берегу Енисея занимает около 15 минут, расстояние от конечных станций — меньше шести километров.

Трамвай подъезжает прямо к проходной. Тут все серьезно — бронированная будка. После теракта на Баксанской ГЭС в Кабардино-Балкарии охрана всех объектов «РусГидро» была усилена.

После серьезного досмотра, как в аэропорту, проходим на территорию Саяно-Шушенской ГЭС. Масштаб довольно трудно воспроизвести, но человек на фоне бетонной стены смотрелся бы трудноразличимым пикселем.

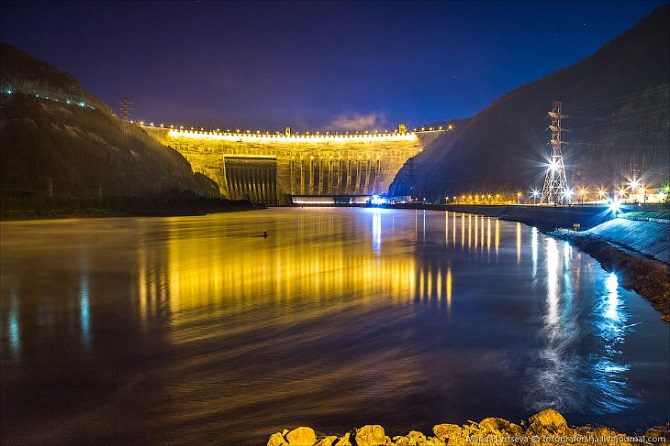

Установленная мощность СШГЭС — 6400 МВт, среднегодовая выработка — 23,5 млрд кВтч электроэнергии. Напорный фронт Саяно-Шушенской ГЭС образует бетонная арочно-гравитационная плотина — уникальное по размерам и сложности возведения гидротехническое сооружение.
Конструкция высоконапорной арочно-гравитационной плотины не имеет аналогов в мировой и отечественной практике.

Часовня была открыта у подножия СШГЭС в первую годовщину аварии. Напомню, что техногенная катастрофа произошла в машинном зале 17 августа 2009 года. В результате разрушения гидроагрегата № 2 произошел выброс воды из кратера турбины. Потоком воды был залит машинный зал, повреждено силовое, вспомогательное оборудование, обрушены строительные конструкции здания машинного зала. Все десять гидроагрегатов вышли из строя. Погибли 75 человек.

Мемориальная доска, которую все фотографируют.

Оригинальный фонтан с шаром-логотипом «РусГидро», от которого текут десятки водных потоков символизирующих ГЭС и ниспадающих на карту России.

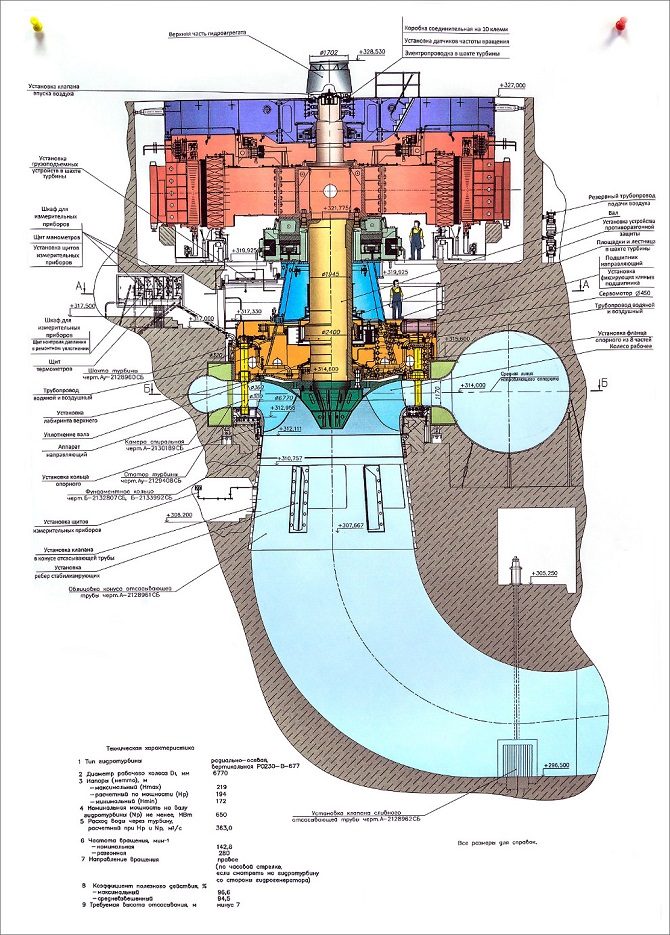

В фойе плакаты со схемами и описанием принципов работы гидроэлектростанции.

Первым делом направляемся в мозг Саяно-Шушенской ГЭС — пультовую. Табло полностью электронное, до замены оборудования оно было большим и железным с кучей окошек, датчиков и стрелок.

Можно в сети поискать, а можно увидеть первый пульт на картине художника 80-х годов.

С одной стороны — время по Москве, с другой — местное по Красноярску. Контроль состояния плотины Саяно-Шушенской ГЭС — процесс непрерывный.

Из окна пультовой открывается хороший вид на ГЭС. Высота сооружения — 245 м, длина по гребню — 1074,4 м, ширина по основанию — 105,7 м и по гребню — 25 м. В плане она имеет вид круговой арки радиусом 600 м с центральным углом 102 градуса.
Плотина СШГЭС является самой высокой в России и 13-й по высоте в мире. Пока китайцы не понастроили своих плотин, мы входили в пятерку лидеров…

В машинном зале ГЭС размещено 10 гидроагрегатов мощностью по 640 МВт с радиально-осевыми турбинами. Расчетный напор составляет 194 метра, максимальный статический напор — 220 м.

В память о погибших.

Тот самый участок с гидроагрегатом №2. Новый ввели в эксплуатацию осенью прошлого года. Сейчас, после года работы, по правилам завода-изготовителя агрегат остановлен для профилактического осмотра и ремонта.

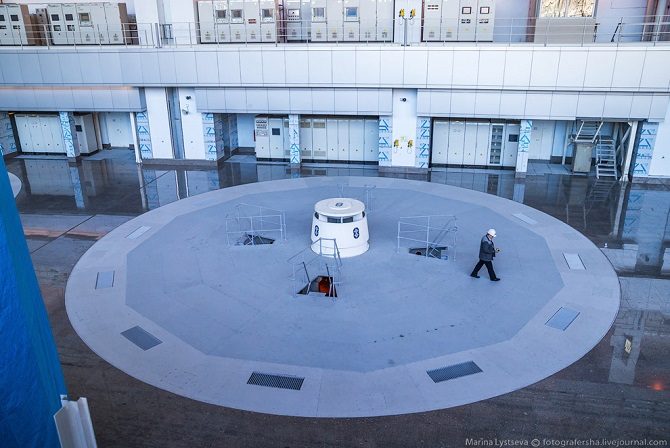

В машинном зале близятся к завершению отделочные работы. Кстати, при входе в зал поражаешься тому, что кругом все отделано гранитом и мрамором, при этом делают качественно, на долгие годы.

Нужды в одновременном запуске всех десяти гидроагрегатов нет — одновременно здесь сейчас работают пять и их мощности хватает, чтобы обслуживать Саянский алюминиевый завод и, более того, регулировать всю энергосистему Сибири. На полную мощь ГЭС работает в основном в половодье…

Гидроагрегат №8 тоже проходит плановый осмотр.

Высота потолков в машинном зале — 25 метров, при аварии здесь все было заполнено водой до уровня балкона. Несколько человек уцелели, держась за балки наверху, а несколько были обнаружены в нижних помещениях, где создалась небольшая воздушная подушка…

Слева проходит рельс для полукозлового крана, их два в машзале грузоподъемностью 500 тонн каждый, они используются для монтажа гидроагрегатов.

Началом биографии Саяно-Шушенского гидроэнергокомплекса можно считать 4 ноября 1961 г. В 1964 году были начаты работы подготовительного этапа строительства — возведение дорог, жилья, создание производственной базы. В 1968 году начали отсыпку правобережного котлована первой очереди. В 1970 году уложили первый кубометр бетона, 11 октября 1975 года перекрыли Енисей.

Гидроагрегаты самой большой ГЭС в России запускались поочередно в период с 1978 года по 1985-й. К 1988 году строительство станции было в целом завершено. Водохранилище впервые было наполнено до проектной отметки в 1990 году. В постоянную эксплуатацию ГЭС была принята в 2000 году.

Телефоны для оперативной и аварийной связи. В город не позвонишь, но на работе и не надо.

Количество активной мощности гидроагрегата — 620 МВт. На примере чайника объясняется это так: для работы одного среднестатического электрочайника нужно 2 КВт, соответственно, одновременно один гидроагрегат может подключить 310 тысяч таких чайников.

Выходим на балкон машинного зала со стороны нижнего бьефа.

Максимальная пропускная способность эксплуатационного водосброса при нормальном подпорном уровне (НПУ — 539 м) составляет 11 700 куб.м/с.

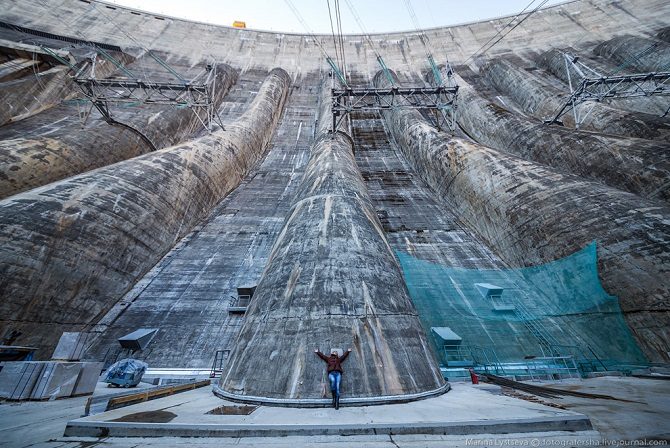

Прошли поближе к самой плотине. Под железобетонной облицовкой толщиной 1,5 метра проходят турбинные водоводы диаметром 7,5 метров — снизу кажется, что они сужаются, но это не так. Высота до гребня плотины около — 150 метров. А под нами еще почти сто метров вниз — бетон и вода, полная высота плотины 245 метров.

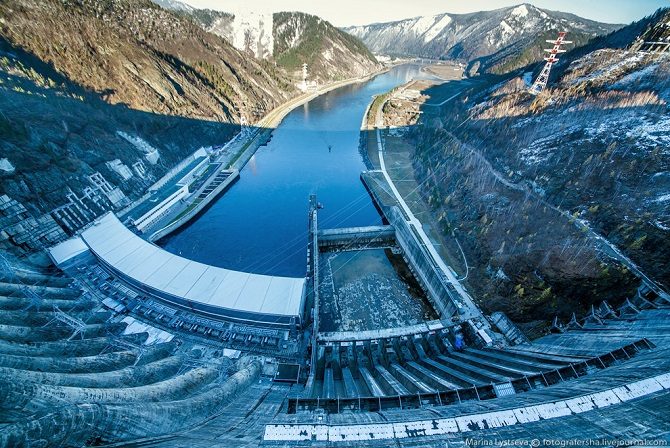

Наконец, поднимаемся на гребень плотины, преодолев серпантин и километровый тоннель в горе. Длина по гребню — 1074,4 м, ширина по основанию — 105,7 м и по гребню — 25 м. В плане она имеет вид круговой арки радиусом 600 м с центральным углом 102 градуса.

Станционная часть плотины располагается в левобережной части русла реки и состоит из 21 секции при общей длине 331,6 м. Со стороны нижнего бьефа к ней примыкает здание ГЭС, в зоне примыкания на отметке 333 м устроена трансформаторная площадка.

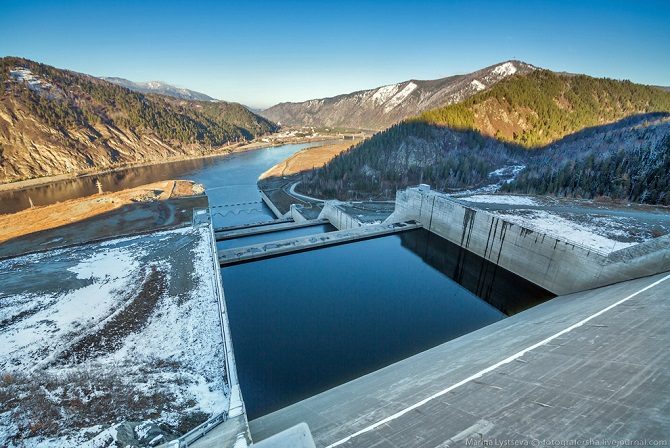

Основной водосброс имеет 11 отверстий, которые заглублены на 60 м от НПУ и 11 водосбросных каналов, состоящих из закрытого участка и открытого лотка, которые проходят по низовой грани плотины (на фото правее). Водосбросы оборудованы основными и ремонтными затворами.

Шикарный вид с гребня на Енисей.

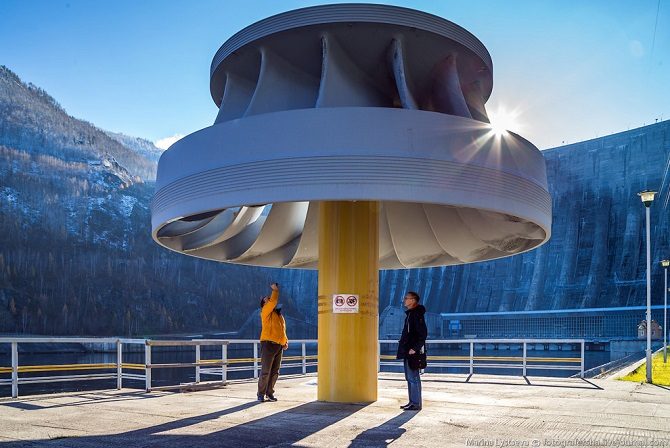

Отработавшее свой век временное рабочее колесо турбины теперь выполняет функцию памятника недалеко от проходной.

156 тонн нержавеющего железа! Второе такое же колесо распилили и сдали на переработку.

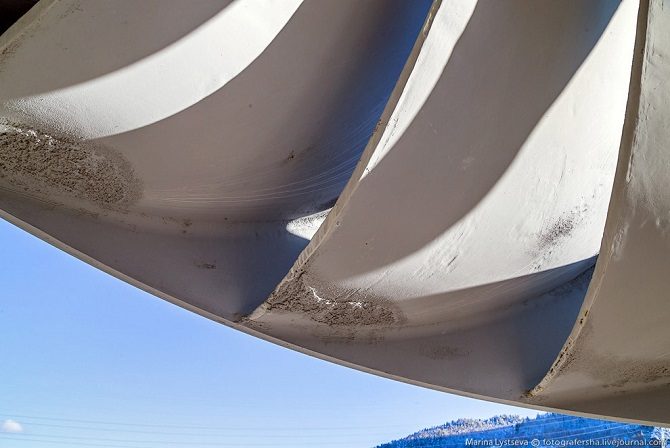

Кавитация лопаток после 4-х лет работы. Вода постаралась…

Вернемся на гребень. Тут сейчас работают альпинисты, которые выполняют работы по очищению мха с поверхности бетонных стен плотины, а также инспектируют ее на предмет состояния поверхности бетона.

Устойчивость и прочность плотины под напором воды обеспечивается и за счет собственного веса (примерно на 60%) и путем передачи гидростатической нагрузки на скальные берега (на 40%). Плотина врезана в скальные берега на глубину до 15 м. Сопряжение плотины с основанием в русле произведено врезкой до прочной скалы на глубину до 5 м.

На строительство Саяно-Шушенской ГЭС ушло в общей сложности 9,7 миллионов кубометров бетона. Вместе со строительством берегового водосброса 10,2. Для наглядности — с таким количеством бетона можно построить двухполосную автодорогу от Москвы до Владивостока! Правда, только по прямой, но все же…

Масштаб понятен?

А так?

Всего в теле плотины вдоль верховой грани устроены 10 продольных галерей, где размещено порядка пяти тысяч единиц контрольно-измерительной аппаратуры, и в которые выведены кабели от более чем шести тысяч датчиков, установленных в процессе строительства и эксплуатации. Вся эта КИА позволяет оценивать состояние сооружения в целом и отдельных его элементов.

Еще альпинист для масштаба.

Площадь водосбора бассейна реки, обеспечивающая приток к створу ГЭС, составляет 179 900 кв.км. Среднемноголетний сток в створе — 46,7 куб.км. Площадь водохранилища составляет 621 кв.км, полная емкость водохранилища — 31,3 куб.км, в том числе полезная — 15,3 куб.км.

Водосбросная часть плотины, построенная в 2005—2011 годах, имеет длину 189,6 м и расположена у правого берега.

Кажется, что ГЭС близко, но на самом деле тут почти 3,5 километра…

На сегодняшний день Станцию не просто восстановили, а полностью обновили, сделав самой современной в России. Пожелаем же гидроэнергетикам успешной и безаварийной работы!
